Правете повече с KAN-therm InoxFlow!



Без съмнение колекторът е ключов елемент в разпределението на отоплителна или охлаждаща среда. Използва се както в отоплителни инсталации за радиатори, повърхностно (под, стена, таван) отопление или охлаждане, така и в инсталации за топла и студена вода за битови нужди. Изхождайки от 30-годишен опит, тази година KAN-therm представя изцяло нова линия от колектори, базирани на греди от неръждаема стомана от клас 1.4301.

С гордост представяме KAN-therm InoxFlow.

Новата технология на производство и използването на профил от неръждаема стомана с по-голям вътрешен диаметър и по-малка дебелина на стената, отколкото при месинговата конструкция, доведоха до хидравличните възможности на колекторите KAN-therm InoxFlow почти два пъти по-големи, отколкото в случая на месингова версия, без да се жертва механичната издръжливост.




Използвайте максимално уникалния потенциал на KAN-therm InoxFlow

По-висок хидравличен капацитет

Благодарение на използването на висококачествена неръждаема стомана, дизайнът е променен и размерът на колекторите е увеличен до 1 ¼ "! В сравнение с колекторите с месингови профили, присъстващи на пазара, активната площ на напречното сечение на KAN- therm InoxFlow е повече от 1,5 пъти по-голям, затова с KAN-therm InoxFlow колекторите можете да се справите с по-голям дебит, без да се притеснявате, че капацитетът на колектора не е достатъчен.

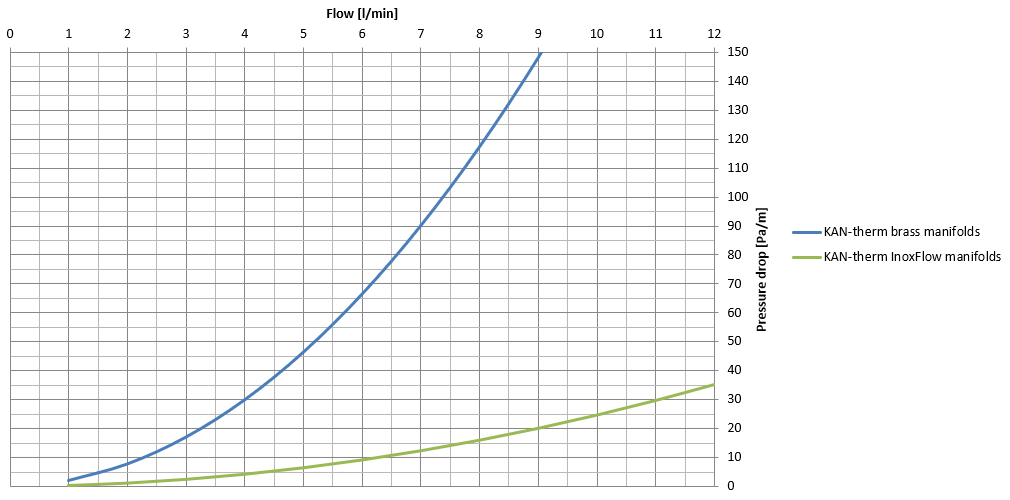

Фиг. 1 Максимален дебит премиващ през колектора



Грижа за здравето

В сравнение с месинга, неръждаемата стомана означава също по-висока устойчивост на хлоридни йони, разтворени във вода и предотвратяват възможността за отлагане на нежелани елементи (например олово) от нискокачествени метални сплави към питейна вода и по този начин, по-висока хигиена и безопасност.



Модерен дизайн

Дизайнът не се фокусира само върху високата естетика, но и върху функционалността и практичността. Имайки това предвид, ние въведохме някои полезни решения.

Етикети на скоби, информиращи как да свържете източника на топлина, ще ви помогнат да избегнете грешки по време на инсталирането.

Специално проектирани пластмасови скоби с еластомерни вложки с функция за затихване на вибрациите гарантират, че нашите колектори няма да нарушат дори и най-чувствителните уши.

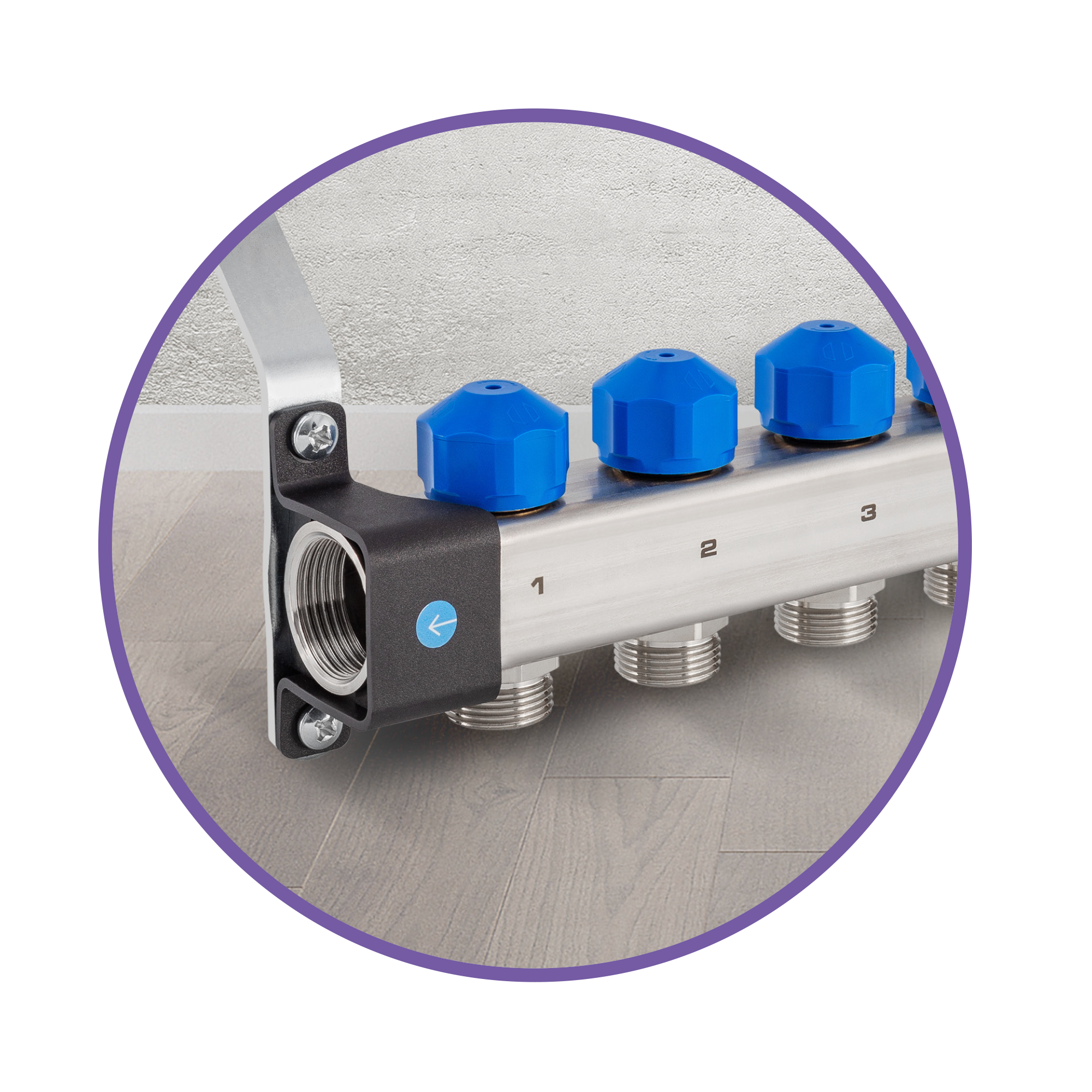

Лазерно маркиране на колекторите.

Логото на KAN-therm е гаранция за оригиналност на продукта и гаранция за най-високо качество.


Ясна идентификация на отоплителните(охлаждащи) кръгове.

Лазерното номериране на профила подрежда отделните кръгове на колектора и благодарение на включения стикер има възможност за допълнително описание на отделни помещения. Този етикет може лесно да се постави вътре в колекторната кутия.

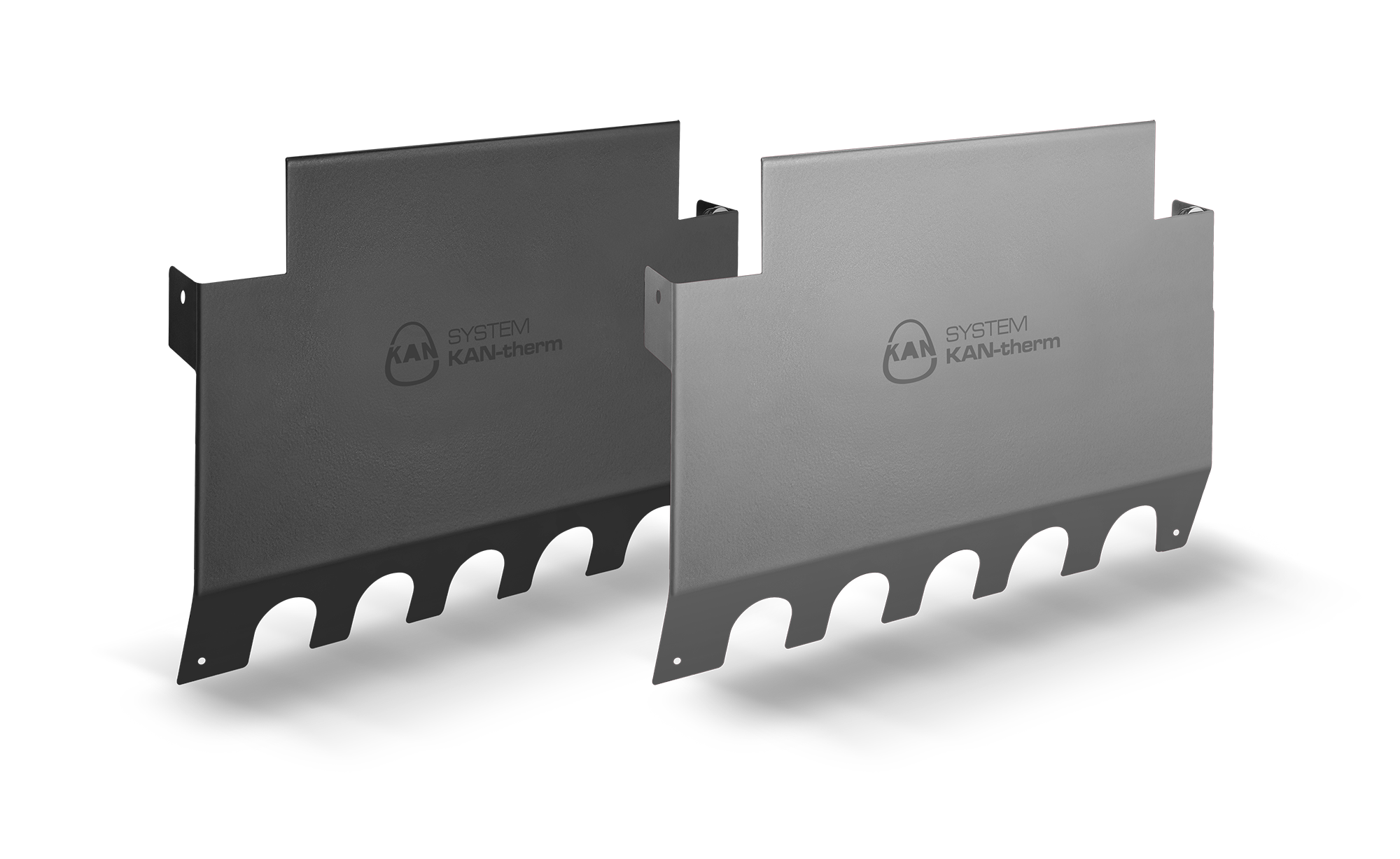

Капак

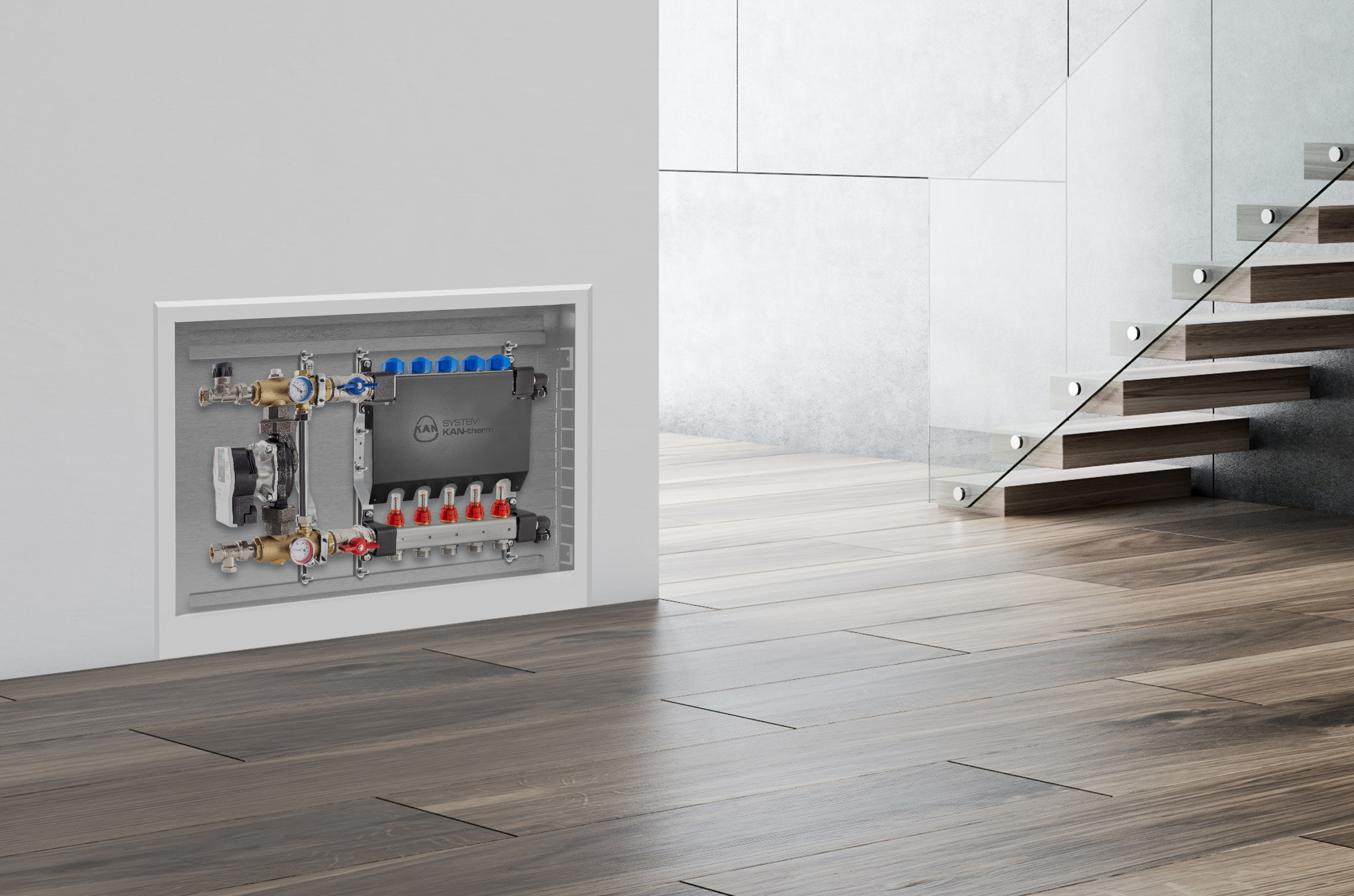

Модерният елегантен панел на колектора е допълнителен аксесоар, който организира и обезопасява всички свързващи елементи на колектора, особено електрическото окабеляване на управляващата автоматика.

Всички колектори KAN-therm InoxFlow са с 10-годишна гаранция за профила на колектора и 2-годишна гаранция за контролни елементи, елементи за автоматизация и циркулационна помпа.



Пълна оферта за всички приложения

Широка гама от варианти на новите колектори KAN-therm InoxFlow покрива 100% от настоящите месингови конструкции и в крайна сметка ще ги замести в офертата на KAN-therm.

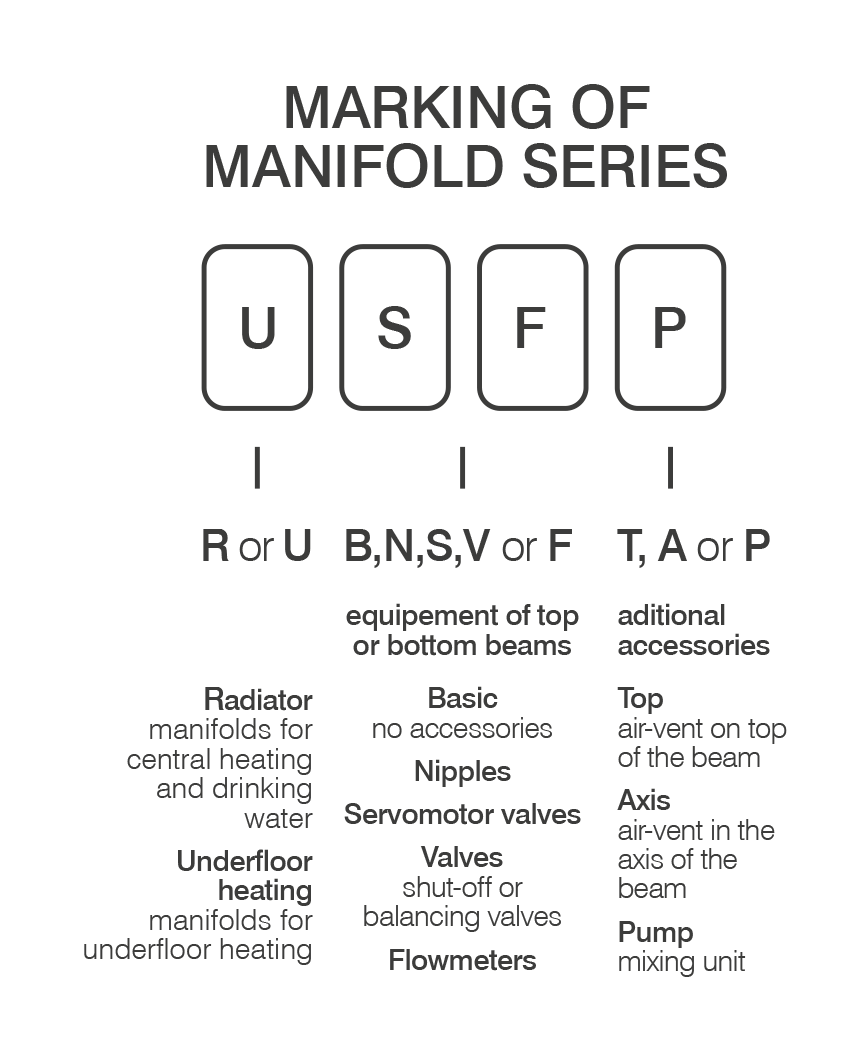

За да идентифицираме лесно всяка серия и съответно нейната цел и оборудване, ние въвеждаме нова система за обозначаване на букви за нашите многообразия. Първата буква обяснява приложението, втората описва оборудването на горната греда, третата описва оборудването на долната греда, а последната буква информира за допълнително оборудване.

R - колектори за инсталации за централно отопление и питейна вода

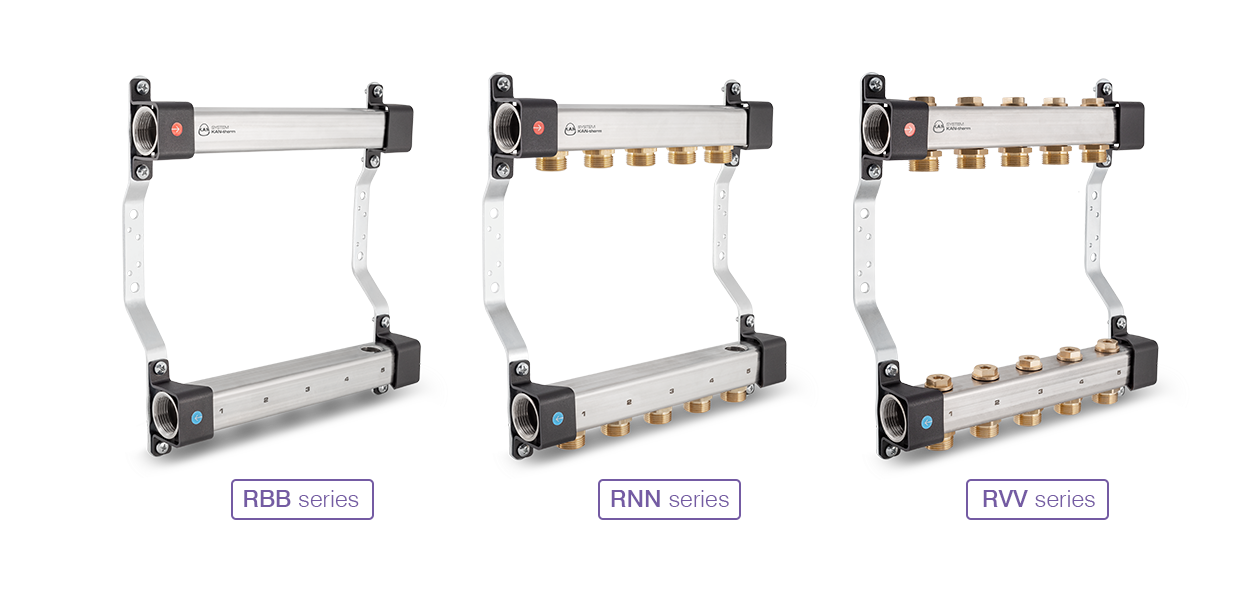

KAN-therm колектор InoxFlow от серия RBB (снимка 1) е основна версия, без нипели, с женски ½ ”отвори и ½” женски отвор в горната част на гредите за фиксиране, напр. обезвъздушител. Друг дизайн е серията RNN (снимка 2): версия, оборудвана с G ¾ "нипели на отделни вериги, също с отвор" ½ "с резба в горната част на гредите. Третият вариант на KAN-therm колектор InoxFlow е Серия RVV (снимка 3), която е снабдена с G ¾ "нипели и спирателни клапани на всяка верига. Благодарение на този дизайн можем напълно да прекъснем потока през даден радиатор, без да спираме цялата отоплителна инсталация.

Всички тези колектори са оборудвани с женска 1 ”връзка към главния тръбопровод.

Photo 1. RBB series: manifolds with ½" female outlets
Photo 2. RNN series: manifolds with ¾" nipples
Photo 3. RVV series: manifolds with ¾" nipples and shut-off valves



U - колектори за повърхностно (под, стена или таван) отопление / охлаждане

Изчерпателната гама от KAN-therm InoxFlow включва както обикновени колектори, така и колектори с интегрирана смесителна единица. В зависимост от оборудването, предлагаме няколко варианта. Всяка серия е описана подробно по-долу.

KAN-therm InoxFlow колектори за повърхностни отоплителни или охлаждащи инсталации също могат да работят в гликолови системи, със смеси против замръзване с концентрация на гликол до 50%. Използването на разходомери гарантира възможността за прецизно регулиране на потока през отделни контури.



KAN-therm InoxFlow колектори без смесителна единица

Сред KAN-therm InoxFlow колектори без смесителна единица има дизайни с балансиращи клапани и разходомери, като във всеки от тези дизайни се предлагат три модела.



V - колектори с балансиращи клапани

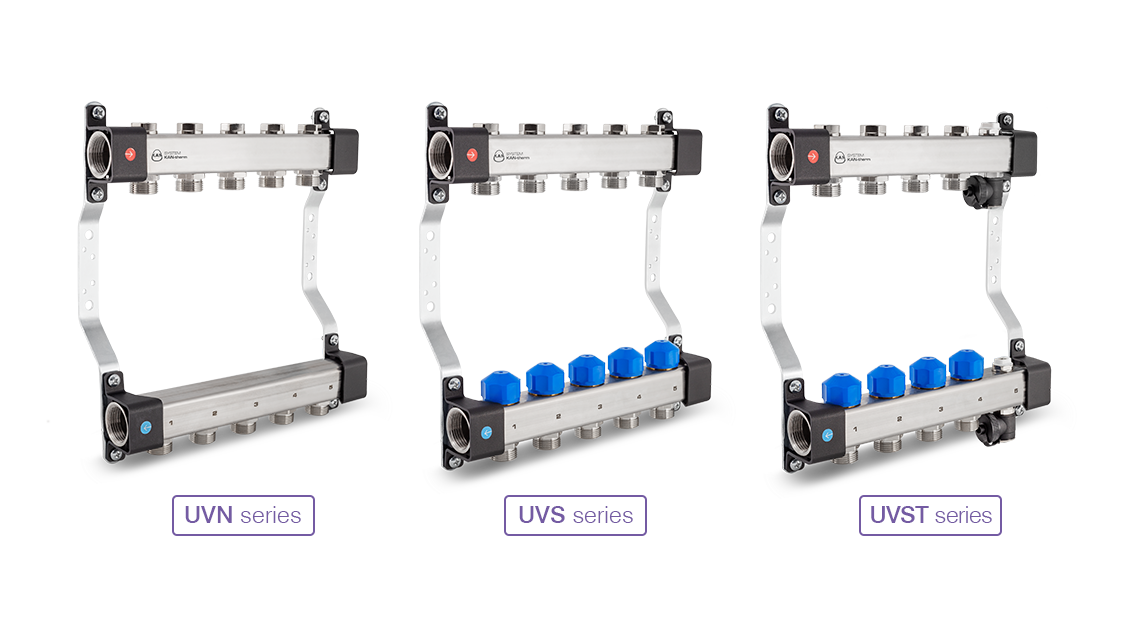

UVN серия (снимка 4) е основна версия, оборудвана само с балансиращи клапани за хидравлично регулиране на монтажа. По-разширена версия на този дизайн е колекторът от серията UVS (снимка 5) с балансиращи вентили и сервомоторни клапани. Серията UVST (снимка 6) включва: балансиращи вентили, серводвигатели, както и секция за източване и изпускане на въздух и тапи, монтирани от дясната страна на гредите на колектора.

Колекторите с балансиращи клапани изискват ключ Allen за промяна на настройките на клапана. Той е отличен вариант за инвестиции в комунални услуги, когато има нужда от максимална защита на инсталацията срещу неправомерна намеса.

Всички тези колектори са оборудвани с G¾ "нипели на отделните изводи и женска 1" връзка към главния тръбопровод.

Photo 4. UVN series: Колектор с балансиращи вентили
Photo 5. UVS series: Колектор с балансиращи вентили и сервомоторни клапани
Photo 6. UVST series: Колектор с балансиращи вентили, сервомоторни клапани и секция за източване и изпускане на въздух



F  - Колектори с дебитомери

Това са най-популярните конструкции, използвани на инсталационния пазар. Разходомерите, използвани при производството на всички колектори KAN-therm InoxFlow, имат възможност за прецизно хидравлично регулиране (задаване на необходимия дебит) в диапазона от 0–2,5 l / min.

Като стандарт, за транспортни цели, колекторните греди, оборудвани с разходомери, са фабрично настроени с разходомери, обърнати надолу, като по този начин ги предпазват от механични повреди. Въпреки това, благодарение на подходящата конструкция на гредата, когато инсталирате KAN-therm InoxFlow колектор в системата, не е необходимо напълно да го развиете от скобите. Просто завъртете гредата в оста, за да възстановите правилното разположение на гредата с разходомерите. Бързо и безпроблемно решение.

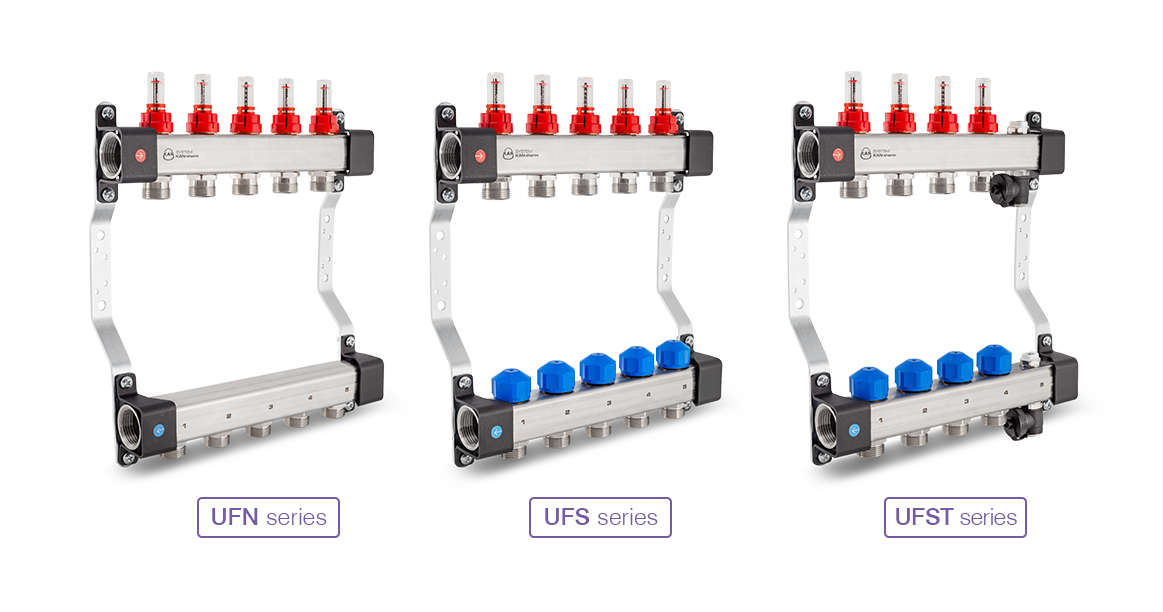

Предлагаме 3 модела: основна версия на серията UFN (снимка 7) само с разходомери; по-обширна UFS серия (снимка 8) с разходомери и сервомоторни клапани; и най-оборудваната серия UFST (снимка 9) с разходомери, сервомоторни клапани и секция за отводняване и изпускане на въздух, и щепсели, монтирани от дясната страна на гредата на колектора.

Всички тези колектори са оборудвани с G¾ "нипели на отделните изводи и женска 1" връзка към главния тръбопровод.

Photo 7. UFN series: Колектор с дебитомери
Photo 8. UFS series: Колектор с дебитомери и сервомоторни клапани
Photo 9. UFST series: Колектор с дебитомери, сервомоторни клапани и секция за източване и изпускане на въздух



U..P - колектори с интегрирана смесителна единица

Този тип двуфункционални колектори е много популярно решение в случай на смесени инсталации, т.е. комбинация от традиционна радиаторна инсталация с радиаторни системи с под, стена или таван (нискотемпературни).

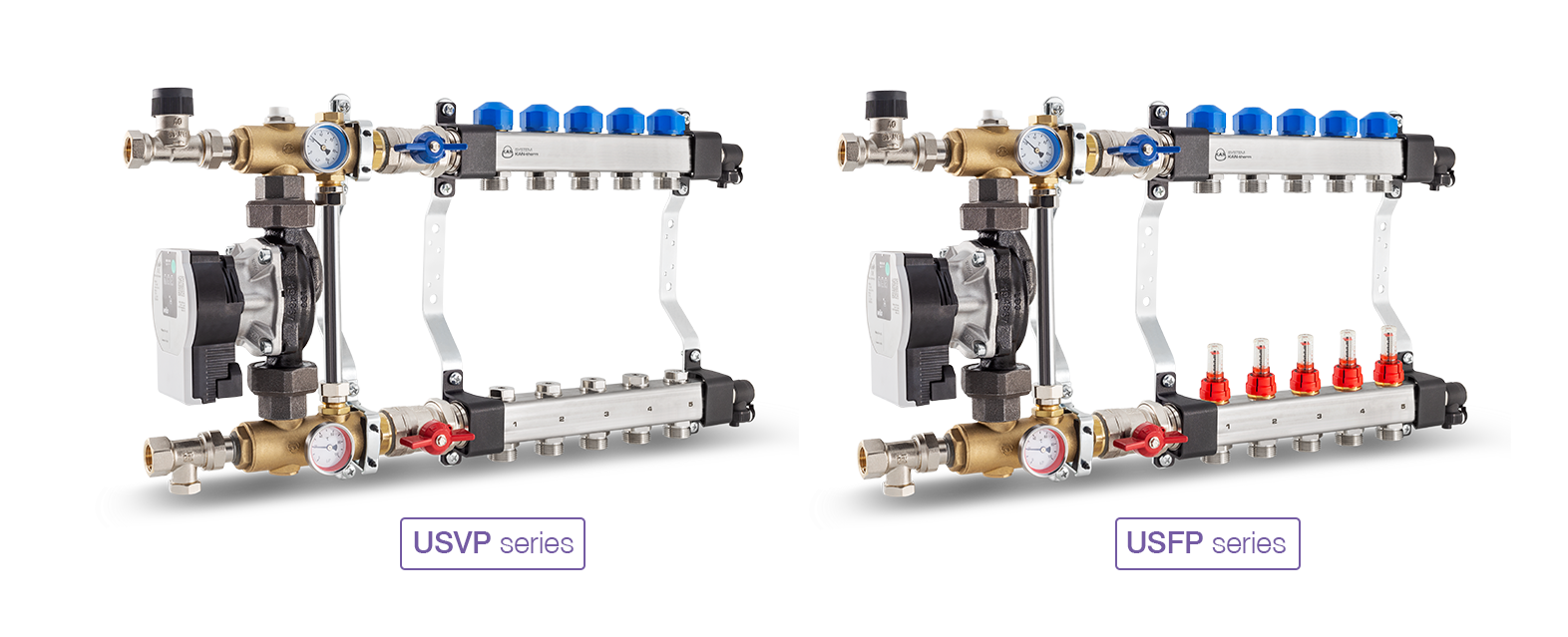

Тези конструкции се предлагат като серия USVP (снимка 10) с балансиращи клапани и серия USFP (снимка 11) с разходомери. Като стандарт и двете от тези серии са оборудвани със скоби G¾ "като отделни изходи, сервомоторни клапани, отводнителна и вентилационна група, фиксирани в прохода на колектора на колектора и блока за смесване на помпата. Връзката към главния тръбопровод е.

Photo 10. USVP series: колектори с балансиращи и сервомоторни клапани и смесителна единица с помпа Wilo Para 25/6
Photo 11. USFP series: колектори с разходомери и серводвигатели и смесителна единица с помпа Wilo Para 25/6
