System KAN-therm Groove

System KAN-therm Groove

Още една инсталационна система се присъедини към групата на нашите решения: SYSTEM KAN-therm Groove. "Groove" на английски означава жлеб, правя жлеб, канал и перфектно изобразява най-новата ни технология.

Това е напълно иновативно решение за свързване на метални тръби и фитинги, което оставя в миналото традиционните методи на свързване чрез заваряване или резбоване.

В основата на новата Система са завинтвани скоби, оборудвани с гумено уплътнение и фитинги със специално изработена конструкция. Офертата не включва прави тръбни участъци. Защо? Това техническо решение работи с традиционните тръби, изработени от въглеродна стомана и поцинкована въглеродна стомана, които са често използвани на пазара.

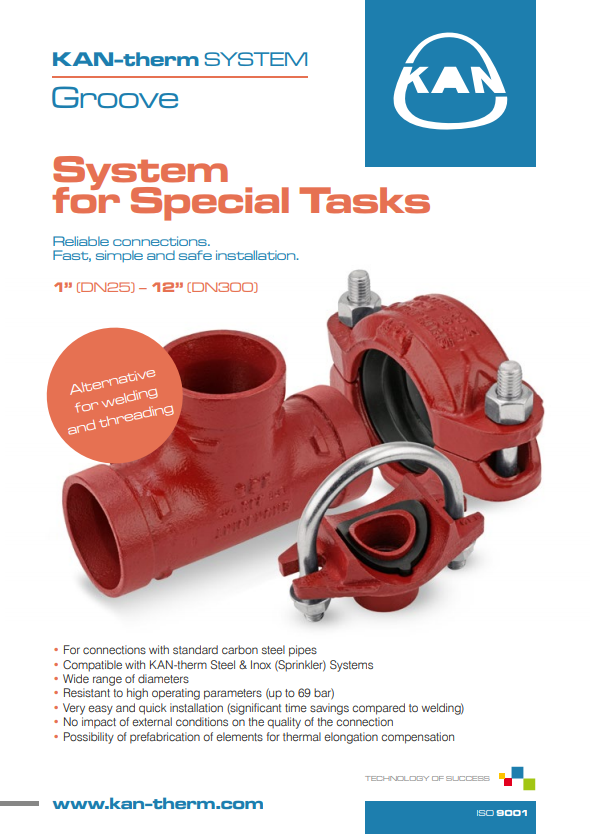

 Запознайте се с каталога на SYSTEM KAN-therm Groove / Groove Sprinkler



SYSTEM KAN-therm Groove - как функционира?

Основата за свързване на тръба с тръба или тръба с фитинг, избрана от офертата, е завинтвана скоба. Нейната конструкция се състои от три елемента: корпус на скобата, изработена от сфероиден чугун, гумен уплътнител (напр. EPDM или NBR според транспортирания медиум) и комплект винтове с гайки от поцинкована въглеродна стомана. Елементите, които ще бъдат свързани помежду си, трябва да бъдат снабдени със специален жлеб, който ще позволи закотвяне на скобата.




Това е много важен елемент на съединението, отговорен за неговата механична якост. Самото сглобяване не е сложно и включва завинтване на скобата с винтовете, използвайки ключове. Показател за правилно направено съединение е контактът метал-метал на двете части на скобата. Офертата на KAN включва скоби в няколко варианта, което позволява инсталацията да работи при налягане до 69 bar.

Видове уплътнители

Уплътнителите за скобите се предлагат в различни версии на материала, напр. EPDM каучук (етилен пропилен диенов мономер), NBR (нитрилов бутадиен каучук). Използваният тип уплътнител ни позволява да транспортираме конкретен медиум при максимална възможна температура - медиумът има контакт само с уплътнението, не е възможен контакт с чугунения корпус. Изборът на подходящ уплътнителен материал позволява транспорта не само на студена и топла вода, но и по-нестандартни медиуми като водни разтвори на киселини, хлорирана вода, дейонизирана вода, морска вода, отпадни води, сгъстен въздух и различни други химикали - свържете се с нашия технически отдел, за да получите повече подробности.

Както скобите, така и уплътненията се предлагат в много широк диапазон от номинални диаметри. Стандартната оферта включва диаметри от DN25 до DN300 (можем да предоставим по-големи диаметри по индивидуална заявка), което гарантира много висока универсалност на приложение на SYSTEM KAN-therm Groove.



System KAN-therm Groove rowkowanie

SYSTEM KAN-therm Groove изработка на жлебове на тръби

Жлебовете на тръбите, които са необходими за съединяването на тръбите със скоби KAN-therm Groove, могат да бъдат изработени по два начина чрез щамповане или рязане. Щамповането е предназначено за тръби с дебелина на стената не повече от 9,5 mm. Този метод за приготвяне на жлебове може да се приложи чрез малки и мобилни устройства. Благодарение на това, този метод е по-популярен и позволява подготовка на тръбите на строителната площадка. Жлебирането тръби чрез изрязване се извършва с по-големи по размер машини, затова най-често се извършва в заводите или в специално подготвени места на строителната площадка.



Приложение

Основните характеристики на SYSTEM KAN-therm Groove са:

устойчивост на изключително високо налягане и температура,

много голям диапазон от диаметри,

няма нужда да се работи с открит огън,

няма въздействие на външните условия върху качеството на съединението.

Всички тези характеристики позволяват SYSTEM KAN-therm Groove да се използва за изграждането на почти всякакви тръбопроводи.

Най-често това са:

  • пожарни хидрантни и разпръсквателни системи,
  • инсталации за пречистена вода,
  • отоплителни и охладителни инсталации, които изискват много големи диаметри,
  • инсталации на сгъстен въздух.

Системата може да се използва в промишлени инсталации и в минната промишленост. Голямото предимство е възможността за демонтаж на инсталацията и повторен монтаж на същите компоненти на ново място.

В случай на пожарогасителни разпръсквателни системи, SYSTEM KAN-therm Groove е напълно съвместима с елементите на SYSTEM KAN-therm Steel и Inox Sprinkler и позволява свързване на тръби и фитинги с голям диаметър над 108 mm.



System KAN-therm Groove zastosowanie

Предимства

Използването на елементите на SYSTEM KAN-therm Groove означава преди всичко значителна икономия на време, необходимо за монтаж на цял тръбопровод, както и липсата на необходимост от използване на висококвалифициран персонал. Това е много бърза и лесна монтажна техника на елементи в сравнение с традиционните методи като заваряване или резбоване. Поради тази причина, този тип на свързване на тръбопроводи минимизира риска от монтажни грешки.

Еластичната конструкция на наличните в офертата скоби дава възможност да се компенсира топлинното разширение на тръбопровода и още в периода на монтаж да се произведат т.нар. компенсатори, които предпазват тръбопровода от явлението термично удължение. Благодарение на това, можем да избегнем допълнителни разходи, свързани с необходимостта от използване на скъпи готови продукти.
