НОВИНИ В KAN SET
- повърхностни системи
- изчисляване на получения охладителен капацитет на инсталацията
В най-новата версия на KAN SET е въведена възможността за проектиране на повърхностни системи - система за окачени тавани и стенни системи. Добавена е и функция за изчисляване на получения охладителен капацитет на инсталацията.
Преди да започне проектирането на повърхностната система, потребителят трябва да зададе параметрите, свързани с конструкцията на отоплителната/охладителната повърхност. Информацията относно конструкцията ще бъде изтеглена автоматично директно от чертежа - което значително намалява времето за въвеждане на данни.

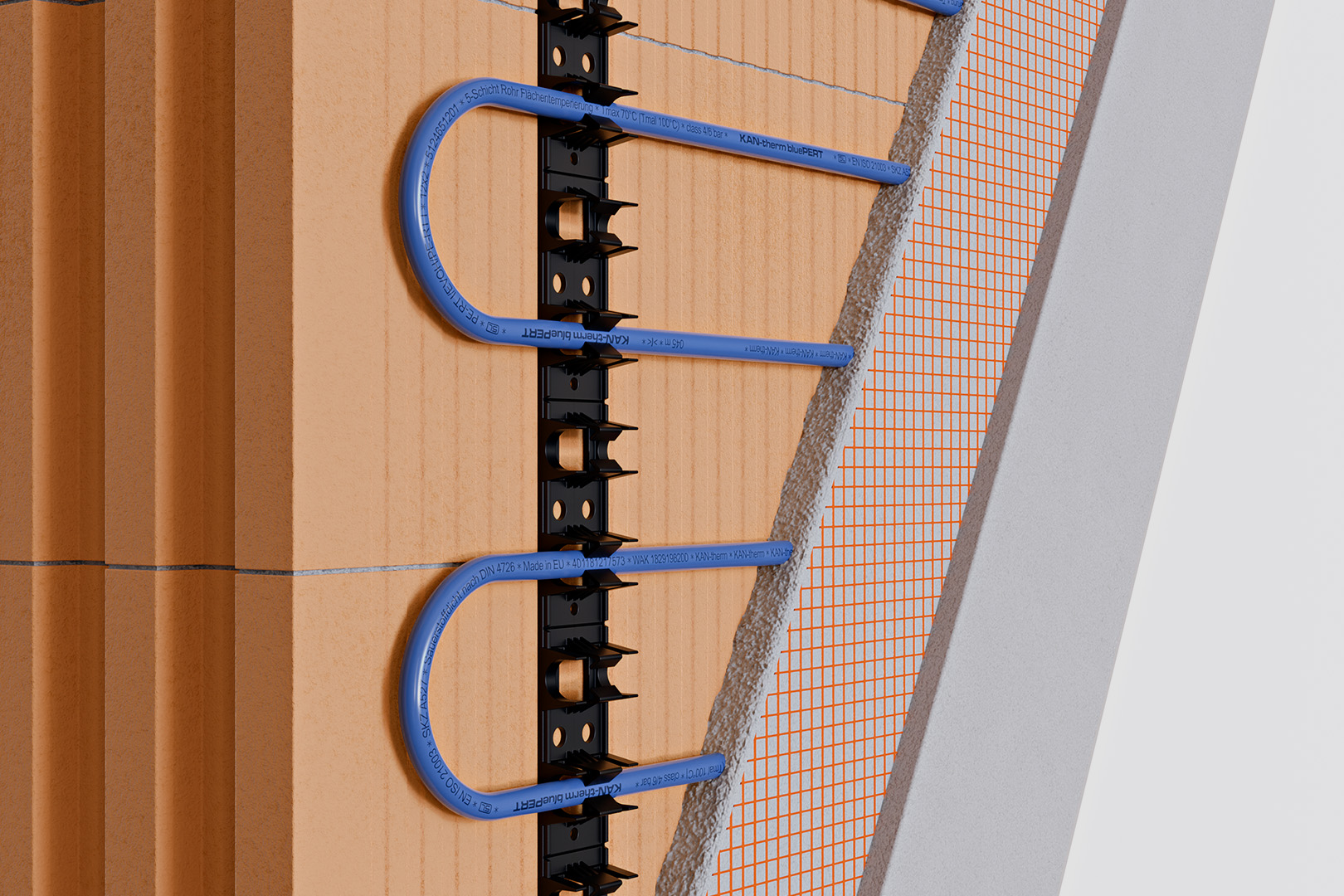

При проектирането на стенна система имаме две възможности за въвеждане на приемници - можем да вмъкнем опростен графичен символ на радиатор в чертежа или да вмъкнем така наречения символ за чертеж в стената и след това да редактираме тази стена и да начертаем формата на радиатора. Вторият вариант се отнася само за проектиране върху план.
При проектирането на система за окачени тавани е необходимо да се превключи изгледът от план на пода към изглед на тавана. На този слой можем да начертаем зоната за отопление на тавана. Необходимо е да се изведат щрангове - както от нивото на тавана, така и от нивото на пода. Ето как ние свързваме инсталациите към източника. Това е необходимо, за следното
Ако проектираме инсталацията за централно отопление върху план, програмата автоматично генерира триизмерна визуализация, която ни позволява да проверим точно дали всички компоненти са свързани, дали приемниците са на правилното ниво или дали има колизии между проводниците.
Както системите за окачени тавани, така и стенните системи могат да бъдат проектирани както в чертеж, така и върху план.
Нова функция, публикувана в KAN SET, е изчисляването на получения охладителен капацитет на инсталацията. След като бъде проектирана повърхностната инсталация за параметрите на отоплението, програмата определя получения капацитет за охлаждане в случай на преминаване към режим на охлаждане. Това изчисление ще се извърши, ако модулът CC (Централно охлаждане) е активиран в основните данни. KAN SET дебитът на охлаждащия агент за режим на охлаждане се приема както за отоплителната система.
След като изчисленията са направени, получените данни могат да бъдат прочетени както на чертежа - например на табличен етикет, свързан с колектора, така и от общите таблични резултати.
